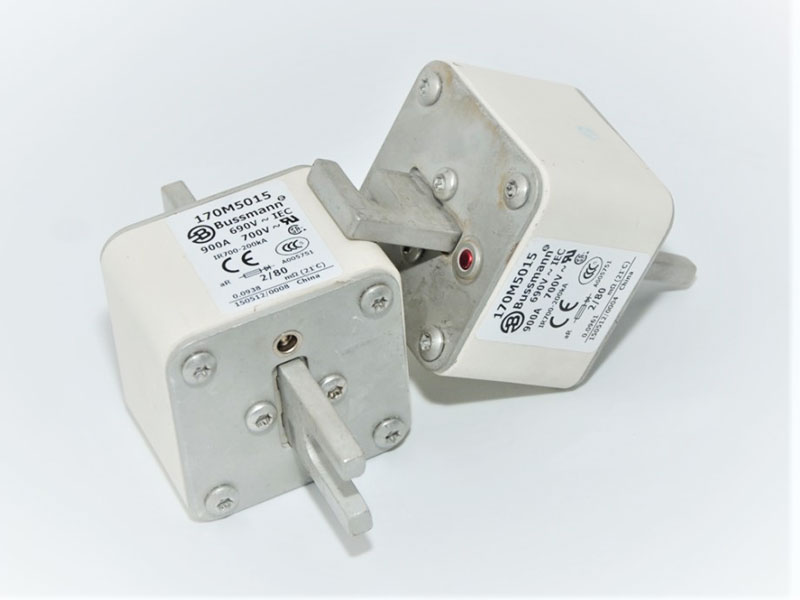

產品名稱：歐標170M5015 690V/700V(40-2000A)

產品參數及型號：

歐標方體系列DIN43653

電壓：690V/700V

電流：40-2000A

尺寸：1*號管：45*45mm  1號管：53*53mm  2號管：61*61mm  3號管：76*76mm

分斷容量：200KA  RMS對稱

安裝方式：中間母線式

1*號管45*45mm，安裝方式：中間母線式：

電壓690V電流40A  170M3008 170M3058 170M3158 170M3208

電壓690V電流50A  170M3009 170M3059 170M3159 170M3209

電壓690V電流63A  170M3010 170M3060 170M3160 170M3210

電壓690V電流80A  170M3011 170M3061 170M3161 170M3211

電壓690V電流100A 170M3012 170M3062 170M3162 170M3212

電壓690V電流125A 170M3013 170M3063 170M3163 170M3213

電壓690V電流160A 170M3014 170M3064 170M3164 170M3214

電壓690V電流200A 170M3015 170M3065 170M3165 170M3215

電壓690V電流250A 170M3016 170M3066 170M3166 170M3216

電壓690V電流315A 170M3017 170M3067 170M3167 170M3217

電壓690V電流350A 170M3018 170M3068 170M3168 170M3218

電壓690V電流400A 170M3019 170M3069 170M3169 170M3219

電壓690V電流450A 170M3020 170M3070 170M3170 170M3220

電壓690V電流500A 170M3021 170M3071 170M3171 170M3221

電壓690V電流550A 170M3022 170M3072 170M3172 170M3222

電壓690V電流630A 170M3023 170M3073 170M3173 170M3223

1號管53*53mm，安裝方式：中間母線式：

電壓690V電流：200A 170M4008 170M4058 170M4158 170M4208

電壓690V電流：250A 170M4009 170M4059 170M4159 170M4209

電壓690V電流：315A 170M4010 170M4060 170M4160 170M4210

電壓690V電流：350A 170M4011 170M4061 170M4161 170M4211

電壓690V電流：400A 170M4012 170M4062 170M4162 170M4212

電壓690V電流：450A 170M4013 170M4063 170M4163 170M4213

電壓690V電流：500A 170M4014 170M4064 170M4164 170M4214

電壓690V電流：550A 170M4015 170M4065 170M4165 170M4215

電壓690V電流：630A 170M4016 170M4066 170M4166 170M4216

電壓690V電流：700A 170M4017 170M4067 170M4167 170M4217

電壓690V電流：800A 170M4018 170M4068 170M4168 170M4218

電壓550V電流：900A 170M4019 170M4069 170M4169 170M4219

2號管61*61mm，安裝方式：中間母線式：

電壓690V電流：400A 170M5008 170M5058 170M5158 170M5208

電壓690V電流：450A 170M5009 170M5059 170M5159 170M5209

電壓690V電流：500A 170M5010 170M5060 170M5160 170M5210

電壓690V電流：550A 170M5011 170M5061 170M5161 170M5211

電壓690V電流：630A 170M5012 170M5062 170M5162 170M5212

電壓690V電流：700A 170M5013 170M5063 170M5163 170M5213

電壓690V電流：800A 170M5014 170M5064 170M5164 170M5214

電壓690V電流：900A 170M5015 170M5065 170M5165 170M5215

電壓690V電流1000A 170M5016 170M5066 170M5166 170M5216

電壓690V電流1100A 170M5017 170M5067 170M5167 170M5217

電壓690V電流1250A 170M5018 170M5068 170M5168 170M5218

3號管76*76mm，安裝方式：中間母線式：

電壓690V電流：500A 170M6008 170M6058 170M6158 170M6208

電壓690V電流：550A 170M6009 170M6059 170M6159 170M6209

電壓690V電流：630A 170M6010 170M6060 170M6160 170M6210

電壓690V電流：700A 170M6011 170M6061 170M6161 170M6211

電壓690V電流：800A 170M6012 170M6062 170M6162 170M6212

電壓690V電流：900A 170M6013 170M6063 170M6163 170M6213

電壓690V電流1000A 170M6014 170M6064 170M6164 170M6214

電壓690V電流1100A 170M6015 170M6065 170M6165 170M6215

電壓690V電流1250A 170M6016 170M6066 170M6166 170M6216

電壓690V電流1400A 170M6017 170M6067 170M6167 170M6217

電壓690V電流1500A 170M6018 170M6068 170M6168 170M6218

電壓690V電流1600A 170M6019 170M6069 170M6169 170M6219

電壓660V電流1800A 170M6020 170M6070 170M6170 170M6220

電壓550V電流2000A 170M6021 170M6071 170M6171 170M6221

分斷容量200KA（估計300KA）RMS對稱。

功率損耗為額定電流時的功率損耗值。

微型開關指示器另外單獨訂購。

Bussmann提供全系列方體熔斷器及配件。產品設計、構造獨特，有以下特點：

1.焦耳積分放通量(I2t)最小
2.運行溫度低
3.功率損耗低
方體熔斷器適用要求結構緊湊、性能優越、功率大的應用。其構造及設計便于按客戶要求定制生產。
每種方體熔斷器均配備不用的端接配件，可選擇的品種包括：
DIN 43635（勾釵型） 690V 1000V 1250V
DIN 43620 （刀型） 690V 1000V
平端安裝式： 690V 1000V 1250V
法式： 690V
美式： 690V 1000V 1250V

額定電壓：
BUSSMANN方體熔斷器均通過IEC60269:第4部分標準測試。該標準要求測試電壓比額定電壓高10%。在北美地區，熔斷器只須通過額定電壓測試。

配件：
方體熔斷器配備的敞開型熔斷器指示器系統分三種?？蛇x擇的品種包括視覺指示型及微型開關指示型。大部分應用熔斷器座都可配備
